Проект загородного дома

Графическая часть на листах формата А3 (297х420 мм) :

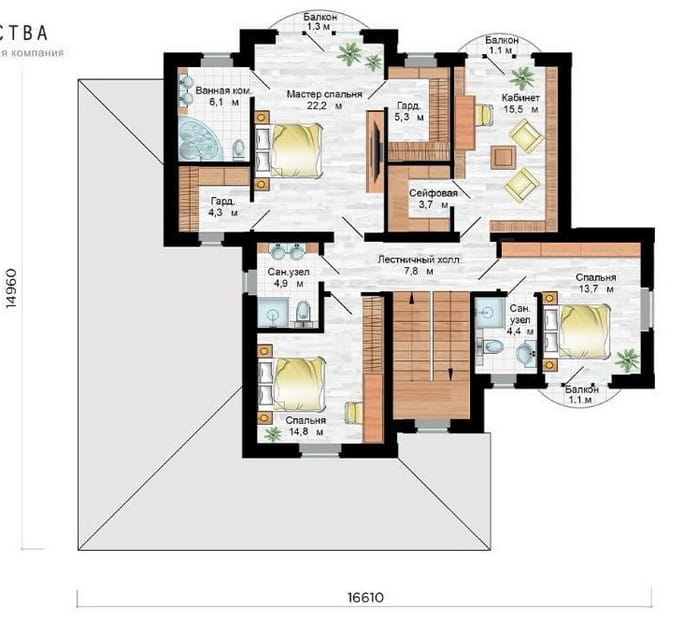

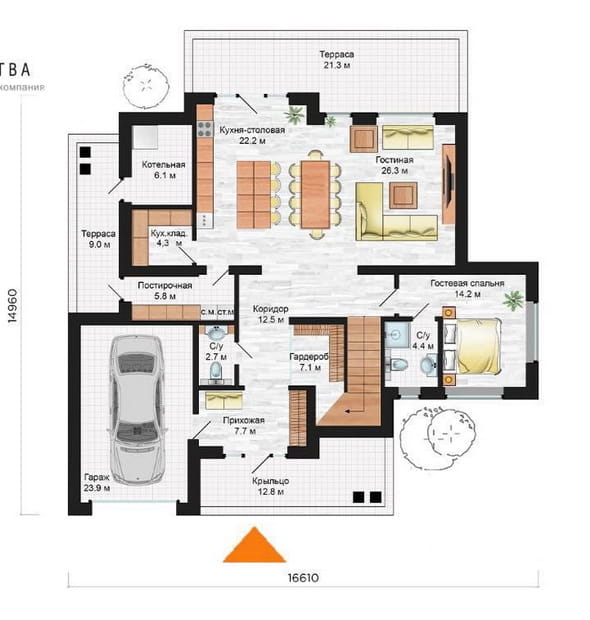

1. Планы этажей (1-го и второго этажей) в масштабе 1:100 (1:200).
2.
Разрез здания по лестнице в масштабе 1:100.
3.

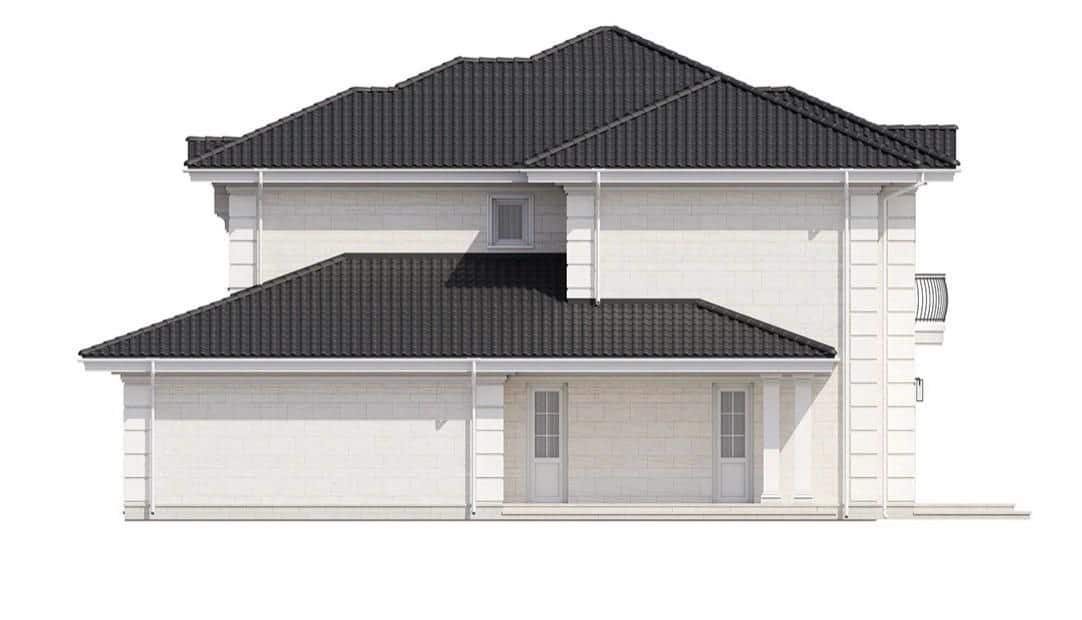

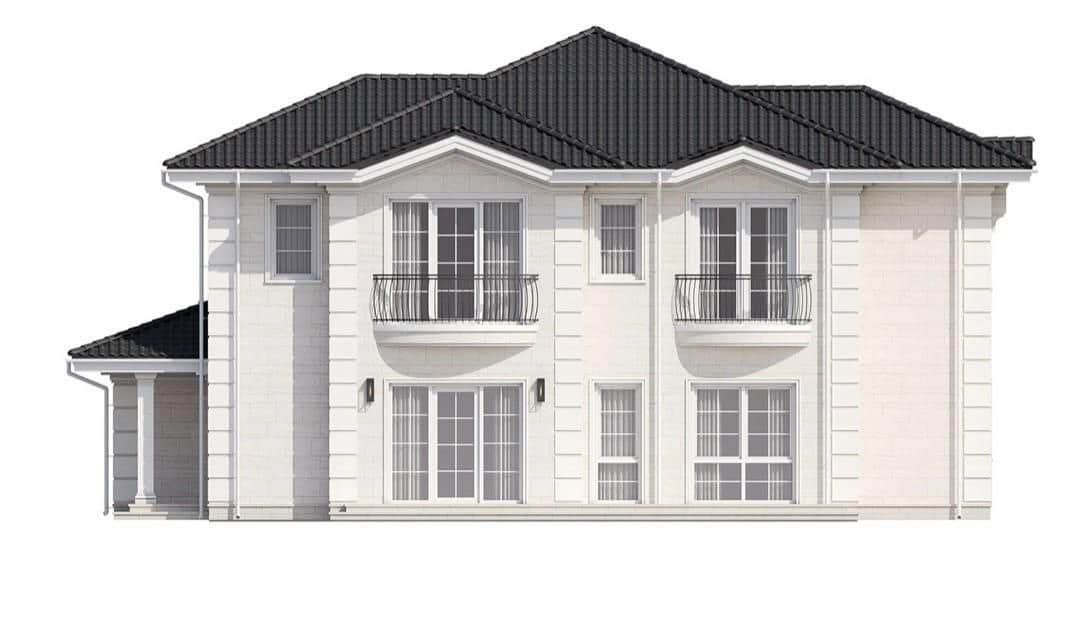

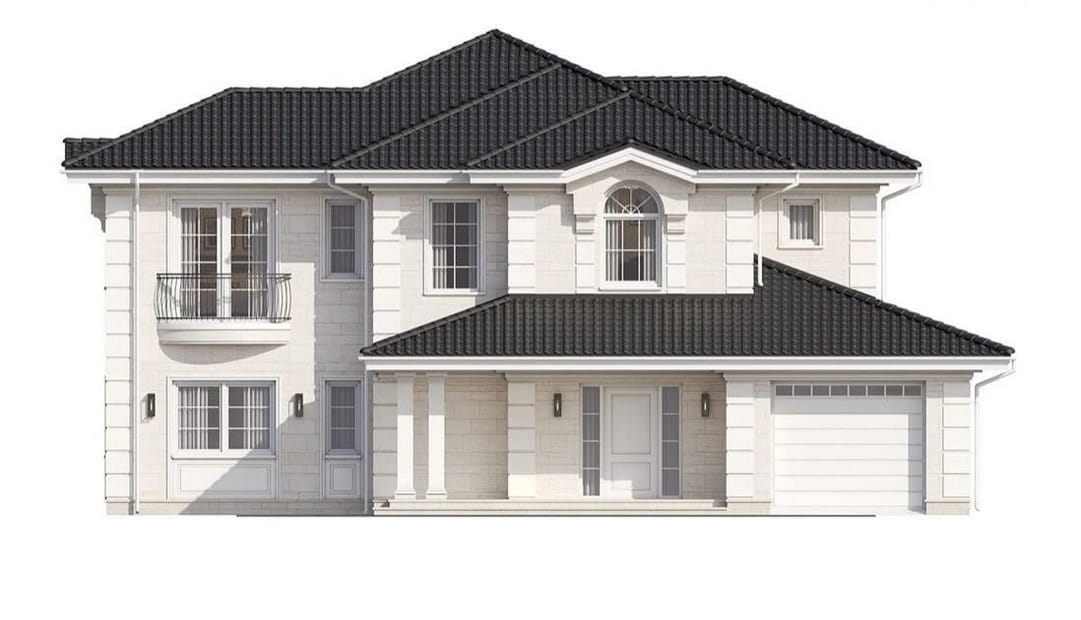

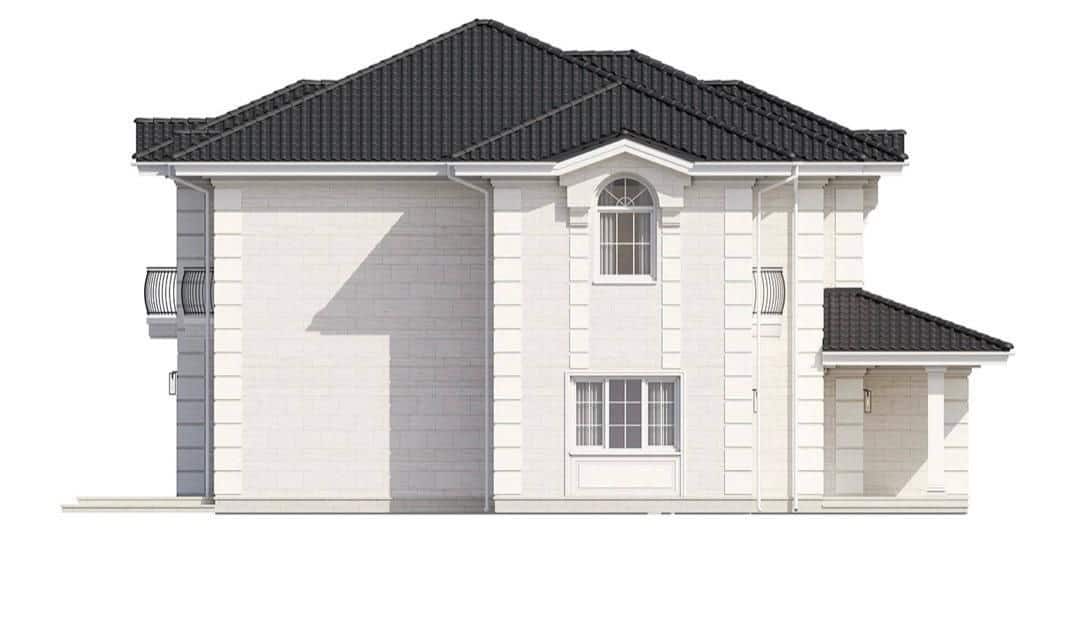

Фасад здания со стороны главного входа в масштабе 1:100 (1:200).

4. Планы фундаментов, междуэтажных перекрытий в масштабе 1:100 и план раскладки стропил 1:100 (1:200).

5. Конструктивные детали отдельных узлов здания (3D детали) в масштабе 1:10 (1:20).


Таблицы:

1. Экспликация помещений и полов.
2. Спецификация сборных железобетонных элементов.
3. Ведомость оконных и дверных проемов и их спецификация.
4. Ведомость перемычек и их спецификация.
